Tekniska specifikationer

Artikelnummer

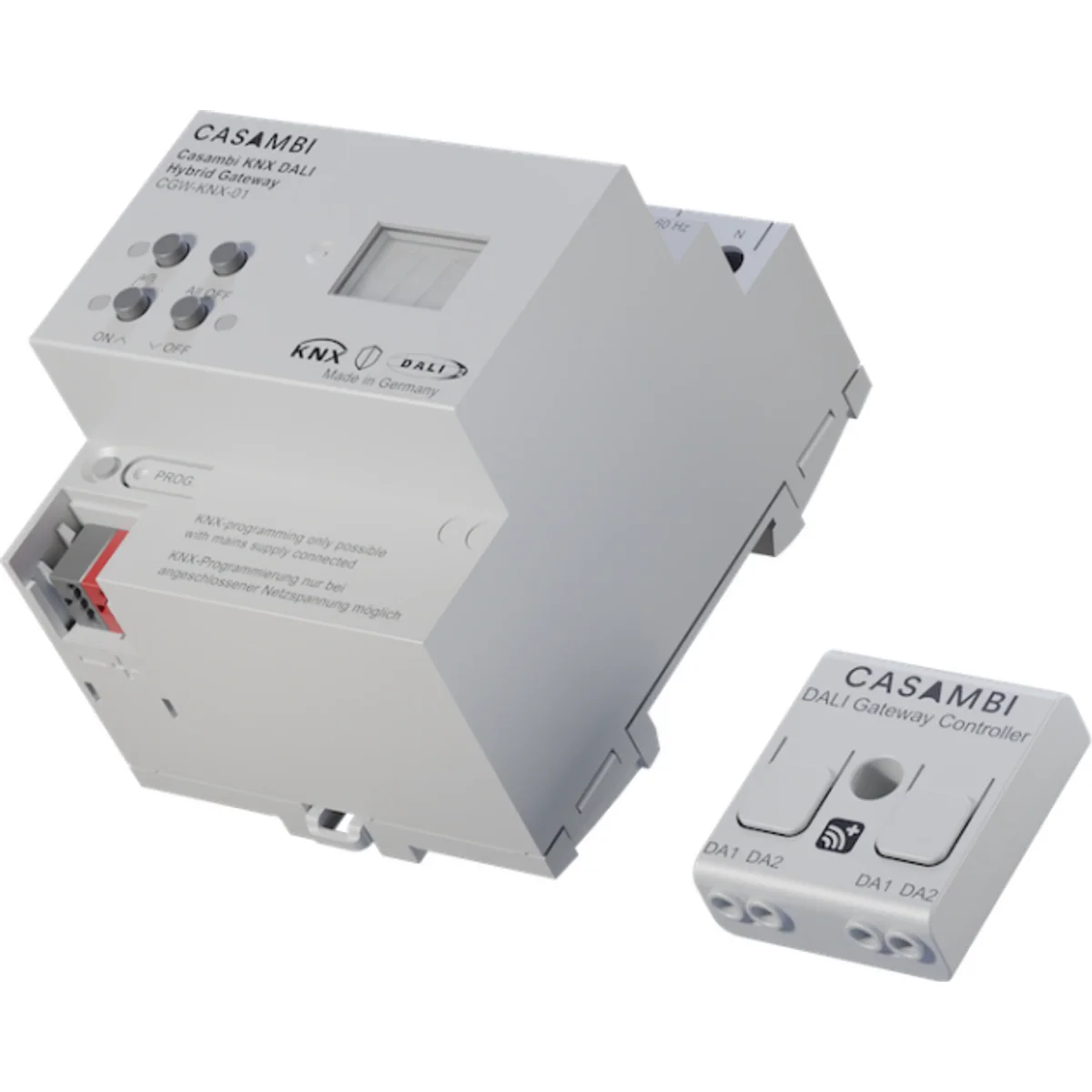

CGW-KNX-01-B

Ingångsspänning

110-240 VAC/VDC 50/60 Hz; KNX 21-32 VDC

Utspänning

DALI 16 VDC (typ.)

Effekt (max)

standby < 0,1 W

Utström

DALI 148 mA (max 250 mA)

Styrning

KNX DALI Hybrid Gateway; 64 Casambi-armaturer; Bluetooth

Mått

93,7 x 72,0 x 72,0 mm

Drifttemperatur

-5…+45°C

Montering

DIN-skena 35 mm

Övrig spec

CE, DALI-2, KNX-certifierad; en DALI-buss

IP-klass

IP20

Certifieringar

CE, CPR-DoP

Varumärke

Casambi

Trådlöst protokoll

Casambi Bluetooth, DALI, KNX

Long Range

Nej

NFC-konfigurerbar

Nej

Dokument

Beskrivning

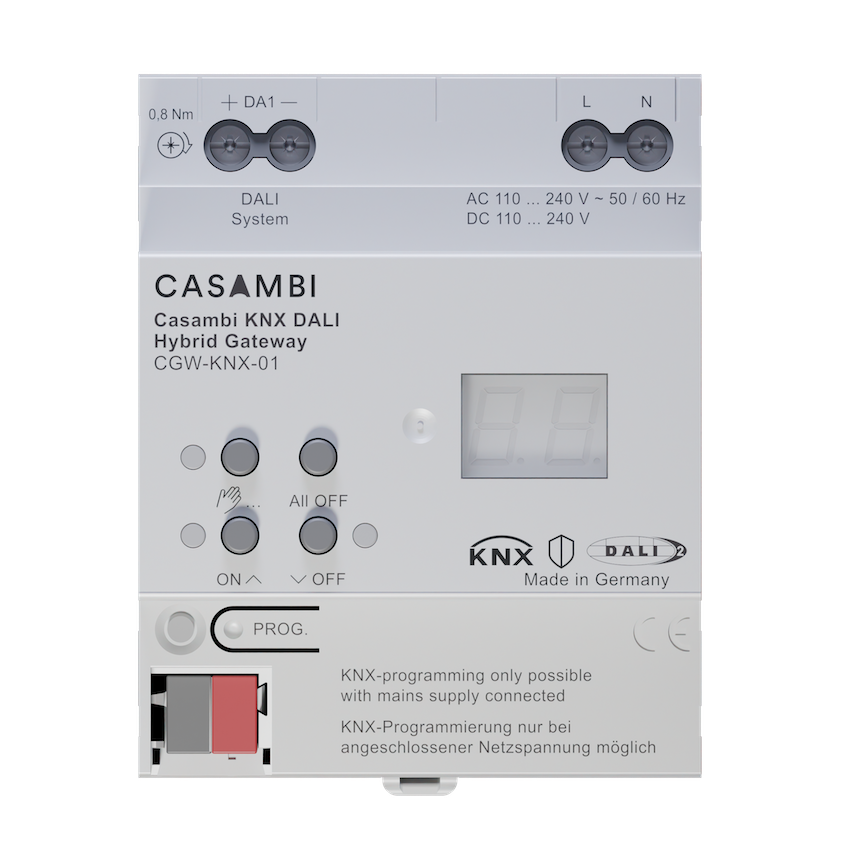

CGW-KNX-01 är en KNX DALI Hybrid Gateway som integrerar upp till 64 Casambi-armaturer i ett KNX-system via en DALI-buss, med Bluetooth för konfigurering och drift av Casambi-sidan. Nätspänning 110–240 VAC/VDC 50/60 Hz, KNX-buss 21–32 VDC, DALI-utgång ca 16 VDC (typiskt) vid max 250 mA (typiskt 148 mA). Mycket låg standbyförbrukning (<0,1 W). Monteras på 35 mm DIN-skena i elcentral, IP20, drifttemperatur -5…+45°C. Gatewayen gör det möjligt för en KNX-anläggning att styra och läsa status från Casambi-belysning som om den vore vanliga DALI-don, vilket är centralt vid fastighetsintegration där KNX redan är byggnadens övergripande styrsystem. CE-, DALI-2- och KNX-certifierad, med en DALI-buss per enhet. Vid installation, kontrollera att KNX-bussens spänning ligger inom 21–32 VDC och att DALI-bussens strömbudget (max 250 mA) räcker för samtliga anslutna Casambi-armaturer, upp till gatewayens gräns på 64 st. Passar kommersiella fastigheter med etablerad KNX-infrastruktur som ska kompletteras med trådlös Casambi-belysningsstyrning.
