Tekniska specifikationer

EAN

6430082060199

Artikelnummer

4508201

Ingångsspänning

220-240 VAC 50 Hz

Utspänning

0-10 VDC; DALI 9-12 VDC

Utström

max 0,6 A mains

Styrning

Casambi Bluetooth 4.0; DALI (standalone); 0-10V; 1-10V; väggströmbrytare

Mått

56,5 x 35,8 x 22,3 mm

Drifttemperatur

-20…+50°C

Montering

infälld (i armatur/dosa)

Övrig spec

Class II; max 1 driver; standalone DALI-nätaggregat

IP-klass

IP20

Certifieringar

CE, CPR-DoP

Varumärke

Casambi

Trådlöst protokoll

Casambi Bluetooth, Bluetooth Long Range, DALI, 0-10V, 1-10V

Long Range

Ja

NFC-konfigurerbar

Nej

Dokument

Beskrivning

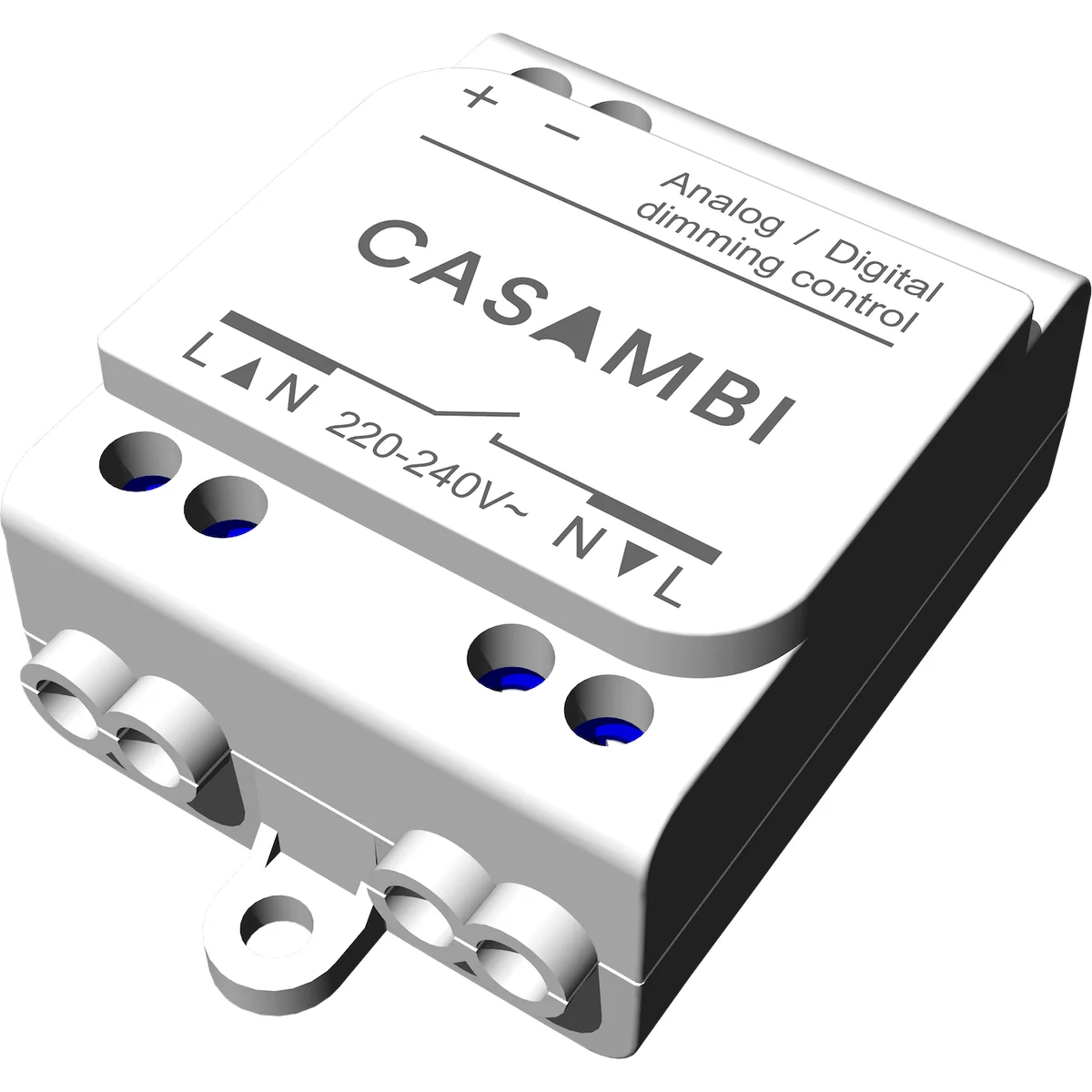

CBU-ASD-LR är en Casambi Bluetooth 4.0-modul med fristående DALI-nätaggregat samt 0-10V/1-10V-utgångar, avsedd för infälld montage i armatur eller dosa där DALI-bussen behöver egen strömförsörjning. Ingång 220–240 VAC 50 Hz, DALI-utgång 9–12 VDC, 0–10 VDC analog utgång, max 0,6 A på nätsidan. Long Range Bluetooth ger räckvidd i större installationer. Till skillnad från bus-powered DALI-moduler har CBU-ASD-LR ett eget nätaggregat och kan därför driva en fristående DALI-buss (max 1 driver enligt specifikation) utan extern DALI-strömkälla, praktiskt vid nyinstallation utan befintlig DALI-infrastruktur. Class II-konstruktion, kompakt 56,5 × 35,8 × 22,3 mm kapsling, IP20, CE- och CPR-DoP-certifierad. Drifttemperatur -20…+50°C. Ingår i Casambis mesh-nätverk för trådlös scenstyrning, dimring och gruppering. Vid installation, kontrollera att endast en DALI-driver ansluts per modul enligt specifikation samt att 0-10V/1-10V-utgången kopplas till rätt polaritet. Passar nyinstallationer med enstaka DALI-don eller analogt styrda don utan befintlig DALI-strömförsörjning.
